Основные принципы работоспособности газового котла

В системе отопления носитель тепла передвигается по трубам и, тем самым происходит обогрев помещения. Котел — важный элемент такой отопительной системы.

Основные принципы работоспособности газового котла

Разновидность газовых котлов отопления

Кратко принцип работы газового котла отопления таков:

  • кислород поступает в котел;
  • сжигается пламенем горелки;
  • в теплообменнике нагревается теплоноситель системы отопления;
  • теплоноситель отдает свое тепло радиаторам, которые производят обогрев помещения.

Газовый котел — наиболее распространенный вид отопительных систем. Причина этого достаточно проста. Газ более выгоден как ресурс обогрева, в отличие от дровяного отопления, угля и пр.

В данное время газопровод существует практически во всех населенных пунктах. Это значительно облегчает задачу доступа газа в домашнюю систему отопления.

Основные принципы работоспособности газового котла

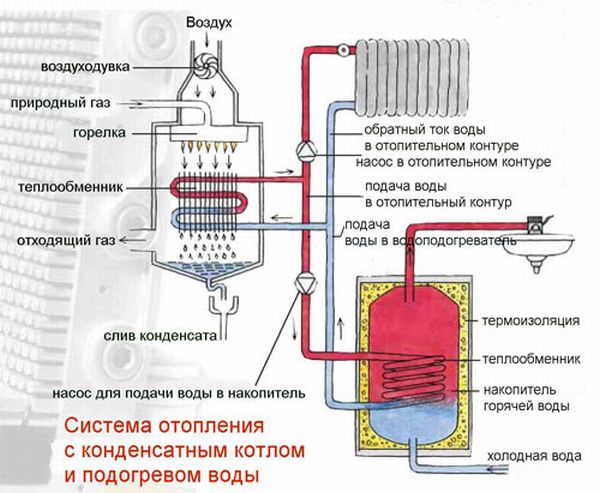

Схема работы отопительной системы

Основные элементы газового котла

  1. Арматура,необходимая для подачи газа в котел.
  2. Газовая горелка.
  3. Теплообменник.

Чаще всего теплообменник сделан из меди из-за наилучшей проводимости. Но также встречаются образцы из стали и чугуна.

Все современные отопительные котлы на газовой основе дополнительно имеют:

Основные элементы газового котла

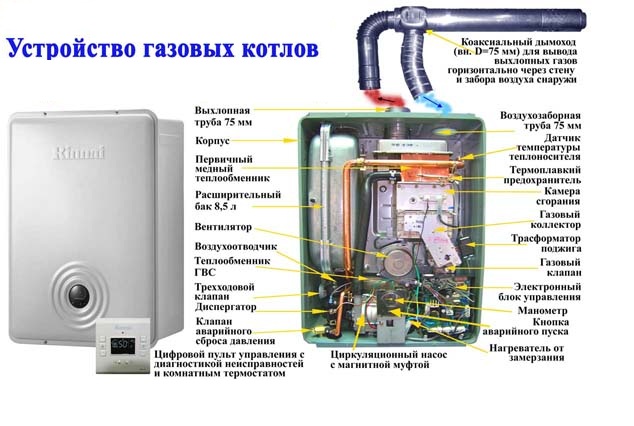

Устройство газового котла

Рабочий процесс

Подобный набор дополнений позволяет увеличить эффективность работы котлов на газовой основе. К тому же подобные экземпляры имеют колоссальные сходства с мини-котельными.

Одноконтурный котел

Начиная свою работу, одноконтурный котел первым делом измеряет температуру в помещении. Следом после этого производиться измерение того, какое количество тепла нужно передать, чтобы достичь определенную температуру. Происходит аппаратная часть работы.

Далее, производиться подача газа в систему отпления. Начинает работу арматура. В камере сгорания зажигается искра, начинает гореть газ. В теплообменнике носитель тепла нагревается и начинает циркулировать по трубам в направлении к радиаторам отопления, там и оставляет все свое тепло.

Двухконтурный котел

Чтобы поддерживать тепло в доме достаточно одного контура. Для обеспечения горячей водой необходим двухконтурный газовый котел. Его второй контур будет заниматься обогревом проточной воды.

Нужно знать, что эти две системы не в состоянии работать одновременно. Это значит, что принцип работы газового котла отопления для обогрева помещения, подача горячей воды либо будет происходить более слабо, либо прекратиться вообще на некоторый промежуток времени. Однако владельцы котлов с двумя контурами в один голос говорят о том, что эта особенность не вызывает у них никаких неудобств.

Рабочий процесс

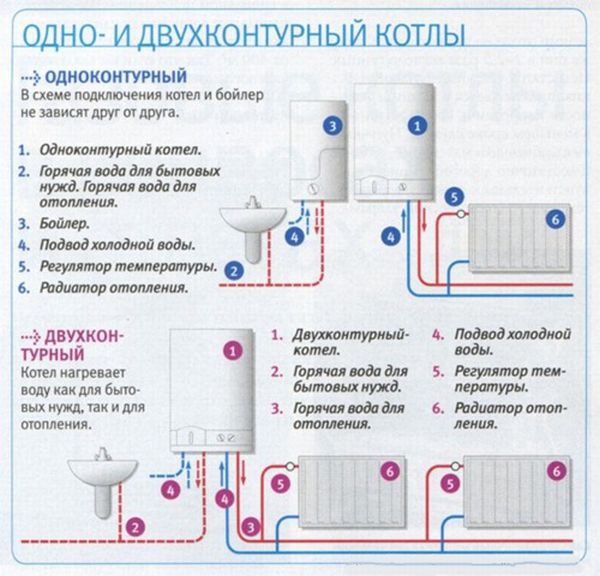

Виды подключения котлов

Дымоотвод

Отвод дыма — это процесс, протекающий всегда, при использовании газовых котлов. Процесс отвода дыма более всего зависим от того, какая именно камера сгорания используется в котле на газовой основе.

Открытая камера сгорания

Если отопительный котел дымоходный, и он оснащен открытой камерой сгорания, то дымоотвод будет производиться через специально смонтированную дымовую трубу. Особенность подобных камер сгорания заключается в следующем:

  • Дымоотвод производится с помощью естественной тяги и тогда в помещении необходимо иметь хорошую вентиляционную систему, так как кислород забирается из помещения.
  • Также желательно периодически проветривать помещение, в котором находится отопительный котел. Либо оставлять форточку приоткрытой.

Закрытая камера сгорания

Закрытые камеры сгорания работают немного по-другому. В них используется принудительная тяга. То есть воздух, при помощи мощных вентиляторов, забирается с улицы. В этом случае нет необходимости иметь вентиляционную систему вообще. К тому же совершенно ненужным становиться и дымоход, так как дым проходит через систему коаксиальных труб, которые выходят на улицу через небольшое отверстие в наружной стене. Эти трубы в большинстве случаев сделаны из стали или чугуна.
Закрытые котлы отопления более удобный вариант практически для любых условий жизни.

Горелки газового котла

Газовая горелка — важный элемент котла на газовой основе, не имея которого попросту не сможет происходить процесс горения. Сейчас возможно существенно сэкономить на топливе. Это производиться с использованием модулируемой газовой горелки. Ее особенность заключается в том, что при установке такой горелки, хозяин дома сам сможет контролировать силу мощности пламени.

Горелки газового котла

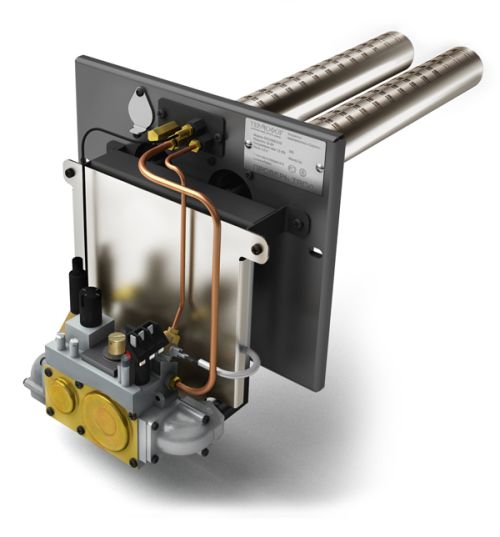

Газовая горелка

Процесс контроля может быть и автоматическим, и ручным. При автоматическом режиме контроля газовый котел самостоятельно поддерживает мощность пламени на нужном уровне. Большинству покажется, что сэкономить расход газа при таком раскладе, ну никак не получиться, ведь пламя будет гореть постоянно с одной и той же мощностью. Однако это все предрассудки.

В действительности программой будет задана определенная температура, которую необходимо поддерживать, и периодически пламя горелки будет то уменьшаться, то увеличиваться, чтобы не пересечь черту и не повысить, либо понизить температуру в помещении. Экономия налицо. Также примечательно, что использование модулируемой газовой горелки возможно в газовых котлах как с одним контуром, так и с двумя.

Система защиты

Высокая эффективность системы защиты существует почти во всех современных моделях отопительных котлов. Она, как правило, состоит из нескольких уровней. При прекращении поступления газа в горелку отопительного котла, в режиме автомат начнет закрывается электромагнитный клапан. Именно он ответственен за поступление газа в котел.

Система защиты

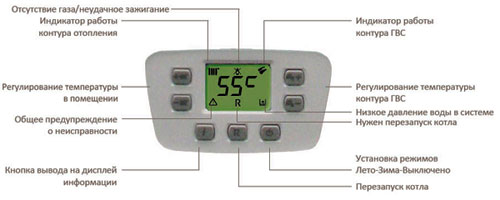

Панель датчиков защиты

Но стоит учитывать, что при восстановлении подачи газа, электромагнитный клапан не откроется автоматически и обогрев помещения не начнется. Работу по повторному включению обогревательной системы придется производить самостоятельно. Другой случай-отключение электричества в сети. Тогда, при включении электропитания, газовый котел немедленно начнет свою работу и сделает это в автоматическом режиме.

Еще одной функцией защиты является предохранение системы от замерзания.
Во избежание застоя, один раз в определенный промежуток времени система отопления самостоятельно включает циркуляционный насос, происходит прогон теплоносителей. Эта мера необходима для постоянного поддержания в хорошем рабочем состоянии всех элементов отопительной системы.

При возникновении сбоя системы, информация об этом тут же засветиться на специальном экране, который находиться на блоке контроля управления отоплением . При вызове специалиста на дом, необходимо сообщить код сбоя, засветившийся на табло. Тогда прибор будет починен в гораздо меньшие сроки, потому что мастер приедет уже подготовленным решить данную проблему.

Таким образом, принцип работы газовых котлов отопления на данный момент являются наиболее экономически выгодными системами обогрева помещения. Использование их позволяет уменьшить расход газа и электричества, которые расходуются в процессе работы. Также несравним КПД такой системы, он является достаточно высоким.
