Особенности монтажа ленинградской системы отопления

Ленинградская система отопления частного дома, или как её называют «Ленинградка», один из типов систем отопления, в схеме которой используется одна труба. В отличие от всех остальных систем отопления, которые подразумевают использование двух труб, ленинградская система основывается на эксплуатации одной подающей трубы отопления. За счет этого экономятся материалы, а значит и общие затраты на установку системы становятся ниже. Также подобная система отопления проста и понятна в монтаже.

Для того, чтобы смонтировать ленинградскую систему не потребуется большое количество знаний. На сегодняшний день ленинградская система отопления многоэтажного дома до сих пор является очень востребованной. Такая система отопления появилась около тридцати лет назад, в период массовой застройки, когда в приоритете были экономичность, быстрота монтажа и большое количество устанавливаемых конструкций.

Особенности монтажа ленинградской системы отпления

Контролирование температурного режима

В наше время у однотрубной системы отопления появилось еще одно немаловажное преимущество — возможность контролировать степень  нагрева отдельных радиаторов цепи.

 Типы и схема ленинградки

Типы ленинградки можно объединить в группы:

  • вертикальный и горизонтальный виды;
  • по принципу циркуляции;
  • по типу используемого теплоносителя обогрева;
  • по типу монтажа.

Существуют два типа ленинградской системы, которые варьируются в зависимости от некоторых особенностей установки. Первый тип – вертикальный. Он используется для строений, имеющих более двух этажей. Второй тип – горизонтальный. В системе такого типа при прохождении через радиаторы отопления, а также удаляясь от источника нагревания, температура теплоносителя снижается.

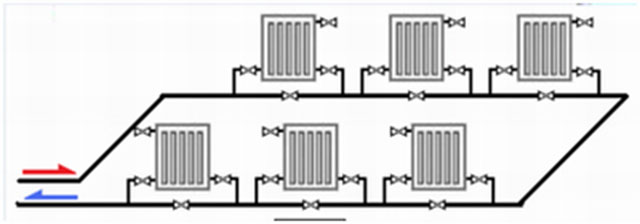

Типы Ленинградки

Общая схема подключения

По принципу циркуляции теплоносителя система делится на принудительную и естественную. Основной особенностью искусственного типа циркуляции является использование насоса, подключенного к системе. Естественная циркуляция подразумевает самотечную систему.

Типы Ленинградки

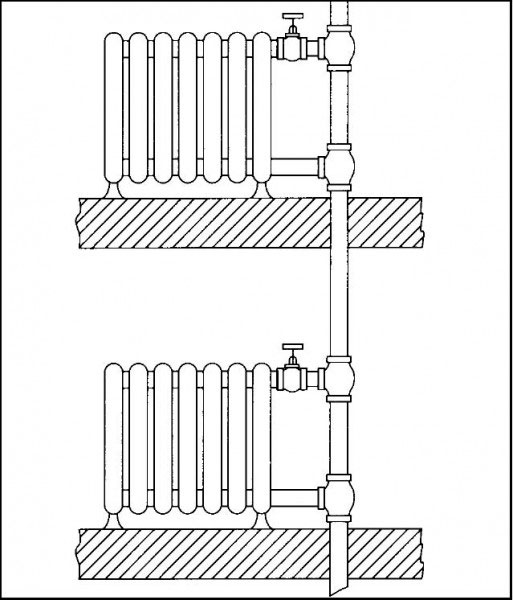

Вертикальный тип монтажа

Зачастую отопление в частном доме при помощи ленинградской системы разделяют по типу теплоносителя, который в нем используется. Теплоносителем может является вода или антифриз. Первый тип – с применением антифриза для оборудования, второй – водяной. Водяной тип теплоносителя имеет один большой недостаток – при отрицательной температуре вода замерзает, что может привести к разрушению некоторых элементов отопительной системы. В данной ситуации необходим более холодоустойчивый теплоноситель, которым является антифриз. Для отопительных систем существует специальный антифриз, отличающийся от автомобильного тосола, и не содержащий этилового спирта.

Последний метод классификации – по типу монтажа. По типу монтажа ленинградскую систему отопления частного дома разделяют на открытую и закрытую систему. Открытая система напрямую связана с естественной системой циркуляции, в то время, как закрытая система основывается на использовании насоса, обеспечивающего циркуляцию теплоносителя.

Типы Ленинградки

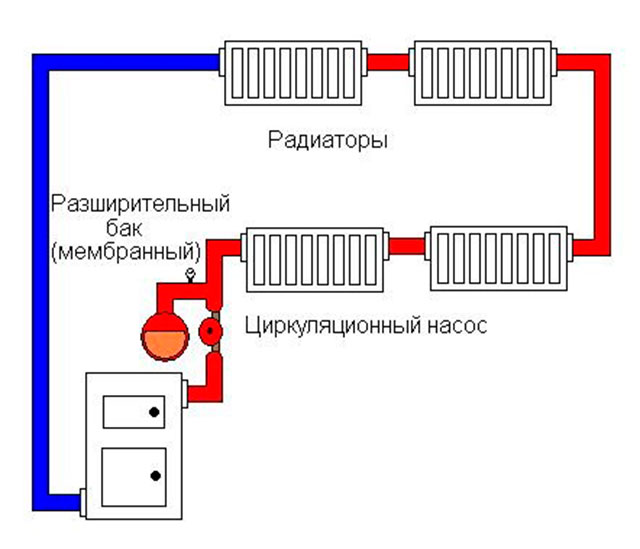

Закрытая система с насосом

При проектировании отопления надо учитывать совместимость определенных критериев. К примеру, если планируется монтаж закрытой системы с применением естественной циркуляции, следует понимать, что могут возникнуть проблемы функционирования в зданиях с высотой отопительного стояка свыше 30 метров.

Сталкиваясь с изучением вопроса отопительной системы впервые, человек может столкнуться с рядом проблем, связанных с непониманием из-за незнания специальной терминологии. Во избежание возможных проблем, рассмотрим значения некоторых терминов:

Элементы схемы – основные составляющие, используемые при монтаже однотрубной системы отопления. Все элементы системы можно разделить на основные (нагревательный котел, батарея, труба), и вспомогательные (краны, балансирующие вентили, байпасы обводки).

Типы Ленинградки

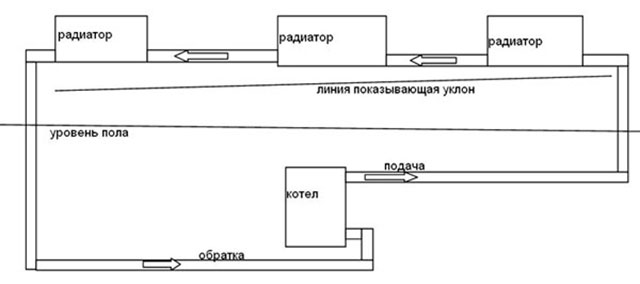

Схема закрытой Ленинградки без насоса

Типы укладки систем отопления

Горизонтальный тип укладки труб представляет собой систему, где трубы укладывают в полу, либо в непосредственной близости к нему. При таком типе укладки происходит существенная потеря тепла, оно уходит в подпол. Во избежание этого следует позаботиться о теплоизоляции труб.

Важным аспектом горизонтального монтажа является соблюдение некоторого уклона. Помимо всего прочего, важным условием является размещение всех батарей на одинаковом уровне, вместе с этим, на каждом радиаторе должен быть установлен кран Маевского, для того, чтобы можно было стравливать воздух из труб.

По сравнению с горизонтальной, вертикальная система считается более практичной. Ее функционирование считается наиболее эффективным при подключении насоса.

Благодаря нему повышается скорость движения воды в трубах маленького диаметра. Еще одной особенностью является расположение труб под небольшим углом, так скорость циркуляции воды заметно повышается.

Последовательность монтажа

Монтаж ленинградки отопления частного дома очень прост. Правильно установить систему поможет соблюдение конкретной последовательности действий:

  • Для начала необходимо проложить трубы в последовательности от котла ко всему помещению. Подойдут трубы диаметром от 1,5 до 2 дюймов.
  • Затем проводится врезка элемента, ответственного за подсоединение основной трубы вертикальной магистрали.
  • Расширенный бак устанавливают в верхней части этого отрезка.
  • В последнюю очередь подсоединяют радиаторы. Замыкаясь на нагревательном котле, система образует кольцо.

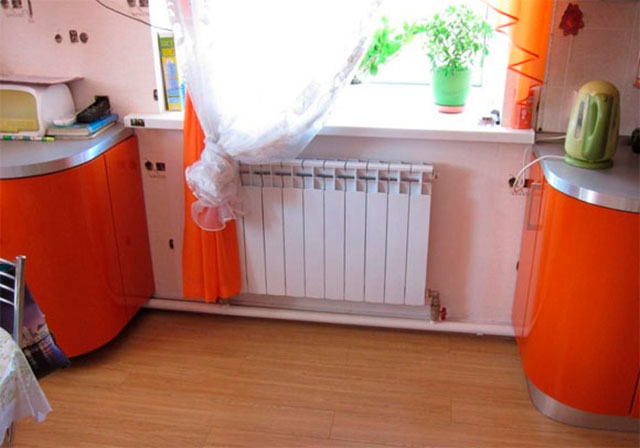

Последовательность монтажа

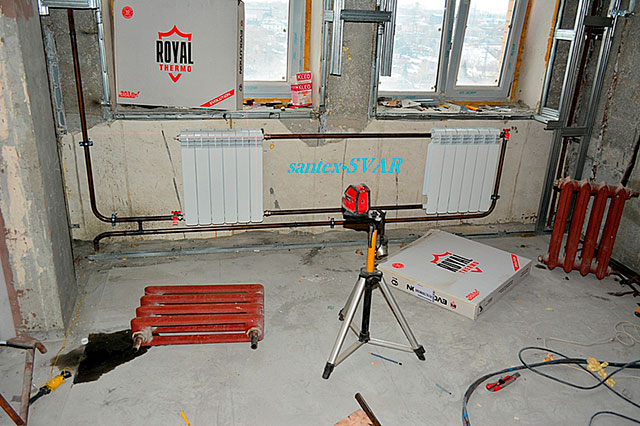

Установка системы

Следует помнить, что в магистраль должна быть врезана труба, в верхней части нее должен быть расположен расширительный бак. Его используют для увеличения давления системы, это хорошо влияет на скорость перемещения теплоносителя и уровень нагрева.

Осуществлять врезку отопительных приборов в основную магистраль возможно двумя способами:

  1. посредством подсоединения нижних патрубков батареи к трубе;
  2. подключение прибора по диагонали.

Таким образом, входная и выходная трубы радиатора оказываются на разной высоте. Возможен также вариант укладки труб под пол.

Установить ленинградскую систему отопления частного дома самому довольно просто и удобно. Она прекрасно подходит для любых строений, в том числе двухэтажного и многоэтажного дома.
