Расчет производительности насоса для отопления

Любая замкнутая система отопления нуждается в предварительных расчетах для мощности насоса систем водоснабжения и отопления, чтобы быть уверенным, что помещение будет прогреваться максимально равномерно. Чтобы начать расчет насоса отопления, важно определиться с его типом.

Разновидности устройств

Каждый из двух модификаций насосов имеет свои особенности, если прибор с «сухим» ротором обычно более громоздок, то насос с «мокрым» ротором, как правило, компактнее, но ограничен по мощности и не подходит для больших систем. Мокрым ротор называется из-за того, что подвижные части мотора находятся в воде, ей же осуществляется их смазка и охлаждение, что предъявляет некоторые требования по чистоте к перекачиваемой воде.



Разновидности устройств

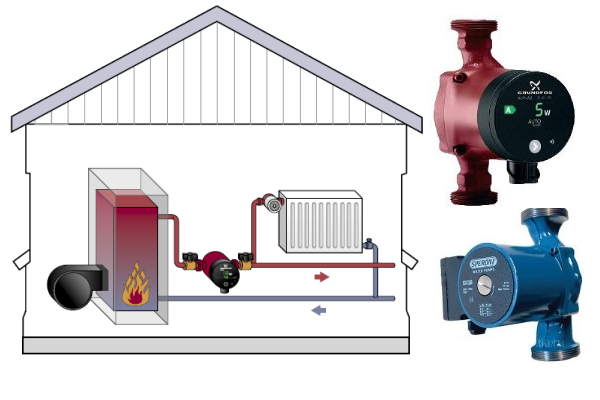

Циркуляционные насосы в системе отопления

При этом электрические компоненты мотора изолированы от частей, находящихся в воде, разделительным стаканом. Насосы, имеющие «сухой» ротор, охлаждаются воздушным путем, поэтому они чаще всего и более шумные.

Расчет мощности

Оптимальный выбор насоса определяется по графику пересечения кривых напора и расхода воды, значения которых определяются по внутренним характеристикам отопительной системы или водоснабжения. Выбор будет оптимальным, если насос в выбранной рабочей точке будет работать с лучшим КПД, в этом случаем можно считать расчет мощности насоса отопления выполненным верно.

В такой рабочей точке мощность насоса соответствует потреблению энергии отопительной системой. Если рабочая точка выбрана неверно, то установленный по ней насос будет работать плохо, потребляя более высокую мощность, чем это необходимо и, в конечном счёте, может привести к перегрузке и выходу из строя насоса и всей отопительной системы. В таких случаях приходится выбирать новый более мощный насос.

Расчет мощности

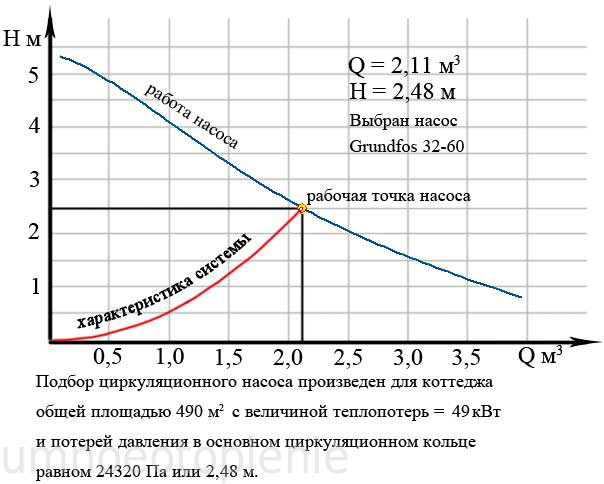

Рабочая точка насоса

Мощность насоса отопления определяется по формуле:

P2(кВт) = (p * Q * H) / 367 * КПД,

здесь p – плотность воды в килограммах на литр, Q – расход воды в кубометрах в час, H – напор воды в метрах.

Расчет производительности по теплу

Производительность насоса по теплу определяется по простой формуле:

Q = S * Qуд / 1000,

здесь Q – производительность в киловаттах, S – площадь отопления в квадратных метрах, Qуд — удельное энергопотребление в ваттах на квадратный метр.

Удельное потребление энергии отличается для разных типов помещений. В обычных многоквартирных домах — около 70 Ватт на квадратный метр, в частных домах индивидуальной застройки оно принимается равным 100 Ватт на квадратный метр.

Расчет подачи воды

Подачу воды следует вычислять по формуле:

V = Q / (1,16 * T),

здесь V – подача воды в кубометрах в час, 1.16 — характеристика теплоёмкости воды, T – разность температур, обычно 10-20 градусов.

Расчет напора воды

Напор воды рассчитывается по формуле:

H = R * L * ZF / 10000,

здесь H — напор в метрах, R — удельное давление в трубопроводе, характеризующее его сопротивление напору, в Паскалях на метр (типичные значения 100-150 Паскалей на метр), L – метраж самого протяжённого участка трубопровода, ZF – нормализующий коэффициент (2.2 для отопительных систем и 2.6 для систем горячего водоснабжения).

Кавитация в системе отопления

В любом трубопроводе возможно возникновение кавитации. Разница в давлении вследствие, например, вследствие естественного спада давления в точках с разной высотой, трения потоков воды о стенки труб или ротора, на участках трубопровода приводит к кавитации — образованию микроскопических пузырьков из насыщенного пара в зонах с пониженным давлением.

Обычно такие зоны существуют недолго и как только давление повышается до значения, когда образовавшийся насыщенный пар не может существовать в равновесии с жидкостью, микропузырьки схлопываются, порождая микроскопическое подобие взрывов. Сами пузырьки и их схлопывание поодиночке не опасны, но, когда их много, это грозит к разрушениям материала труб, насоса и других узлов системы отопления.

Кавитация в системе отопления

Кавитационный нагрев воды

Для минимизации кавитации следует по возможности обеспечить ровное давление на всех участках системы и чем выше это давление, тем лучше. Понижение температуры перекачиваемой воды уменьшает вероятность кавитационных явлений. Также очевидно, что насосы с меньшим числом оборотов будут создавать меньше кавитации, что тоже нужно учитывать при выборе насоса.

Верно осуществленный расчет насоса отопления и правильно подобранный насос гарантируют эффективность функционирования систем отопления и водоснабжения.

Если вы не уверены в возможности самостоятельно рассчитать характеристики нужного насоса отопительной системы, то лучше предоставить это профессионалам. Специалист произведёт все необходимые расчёты, поможет вам в выборе лучшего насоса и установит его.

Автоматическое регулирование

Моторы насосов потребляют значительное количество энергии и, с учетом их непрерывной работы в течении больших промежутков времени, такое их энергопотребление может стать заметной статьёй в расходах на содержание дома.

Насосы с автоматической регулировкой потребляемой электроэнергии станут хорошим выбором. Такие устройства могут сократить потребление электричества на 50%.

Использование современных эффективных насосов позволит сократить расходы электроэнергии на 80%. Система автоматической подстройки мощности поможет снизить расходы на работу в то время, когда нет необходимости в полной нагрузке отопительной системы.
