Обвязка радиаторов полипропиленовыми трубами

Трубы из полипропилена известны в качестве недорогого и доступного материала, благодаря чему получившего широкое распространение. Они прекрасно зарекомендовали себя при использовании в быту, хорошо переносят горячую воду, при этом, в отличии от металлических труб.

Неплохо чувствуют себя при работе с водой разной степенью чистоты, кислотности и щелочности, не загрязняют воду ржавчиной, так как не ржавеют, на их стенках не остается налет, который с течением времени мог бы привести к закупорке трубы отопления. Обвязка радиаторов отопления полипропиленом обычно производится с помощью специального сварочного устройства и, при полном соблюдении технологии сварки, можно быть уверенным, что соединение будет герметичным и не пропустит воду.

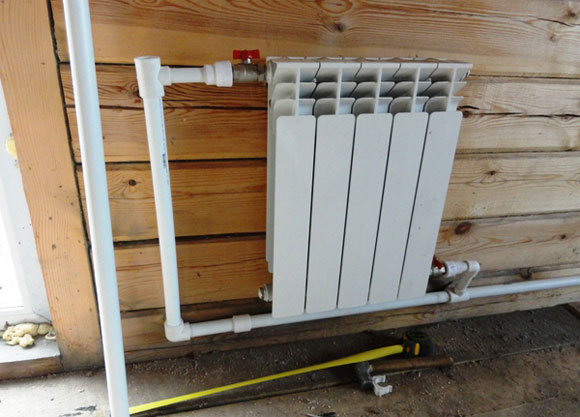

Обвязка радиаторов полипропиленовыми трубами

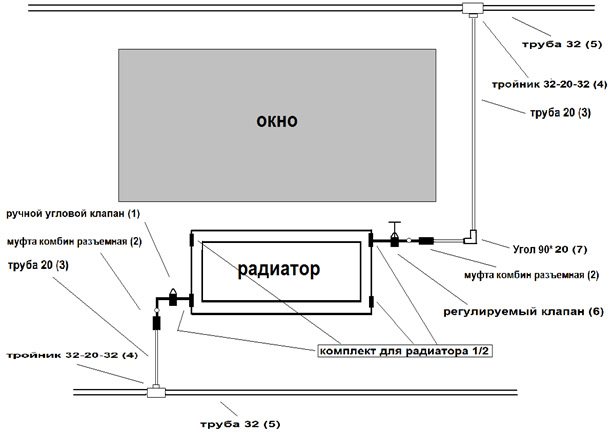

Схема обвязки

Прежде, чем приступать к установке полипропиленовых труб в отопительную систему, рекомендуется ознакомиться со их свойствами и особенностями при работе с этим материалом.

Особенности полипропиленовых труб

Легкость обработки полипропиленовых труб позволяет выполнять обвязку радиаторов, какой бы сложной она не была. Даже малоопытному исполнителю вполне по силам создать запутанную по своей сложности схему трубопровода. Конечно, запутанность не должна являться самоцелью, чем проще план, тем меньшее число стыков и меньшая длина труб потребуется, и, соответственно, тем меньшие будут потери тепла.

Из этого следует, что план обвязки должен быть как можно более простой, так он будет и более экономичен, и надежен с точки зрения ремонтопригодности.

Особенности полипропиленовых труб

Практичность полипропилена

Способы соединения

Соединение труб из полипропилена выполняют двумя разными способами.

  • Первый — сварка.

Полипропилен плавится при температуре около 140 градусов, с помощью специального сварочного аппарат концы соединяемых труб плавятся и смыкаются. Место шва однородно и при правильном соединении не допускает протекания.

Способы соединения

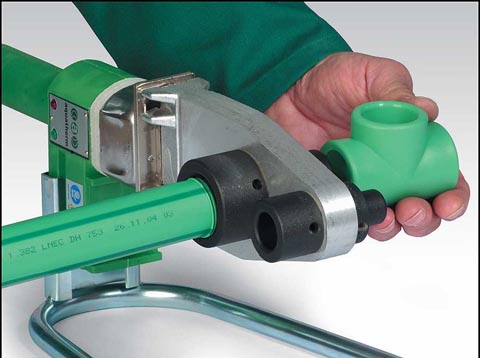

Аппарат для сварки

  • Второй способ — использование фиттингов.

Он не настолько надежный, как сварка, и при некотором физическом воздействии на стык трубы могут отсоединиться или допустить протекание. В некоторых случаях нет возможности избежать использования фитингов для отопления, там же, где это возможно, следует использовать сварочное соединение.

Срок годности современных полипропиленовых труб достигает 40 лет.

Для водяного отопления полипропилен имеет хорошую термостойкость и даже при его длительном использовании при температуре теплоносителя обогрева близкой к кипению не деформируется. Кроме того, трубы из этого материала легко выдерживают давление в отоплении до 25 бар.

Способы соединения

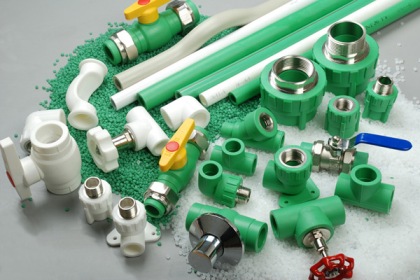

Фитинги и другие комплектующие

Правила монтажа

Применение труб из полипропилена вблизи котла ограничивается специальными нормами. Газовая труба должна иметь жесткое соединение с котлом и производиться с помощью металлического соединителя, например, «американки». Паклю или изоленты использовать нельзя, поскольку они могут истлеть или сгореть, став причиной пожара. Резиновые прокладки, кроме того, что тоже могут быть потенциально пожароопасными, при высоких температурах сильно деформируются и могут препятствовать поступлению газа. Прокладки из паронита более подходящий материал для работы в таких условиях.

Если обвязка радиаторов полипропиленовыми трубами выполнена, то не следует спешить и сразу включать отопительный радиатор, лучше еще раз проверить, все ли сделано и сделано надлежащим образом.

Отопительные батареи подсоединяют к трубам через запорные краны. В некоторых случаях требуется отключение радиатора от системы отопления, например, для ее замены. Проще всего это сделать с помощью запорных кранов, перекрыв которые можно безболезненно для системы убрать радиатор и, при необходимости, поставить новый. В ином случае пришлось бы приостанавливать работу всей системы.

Правила монтажа

Порядок монтажа

Схема отопления

Котел отопления является главным звеном в системе отопления, вся схема обвязки ориентирована на него. Для котлов разного типа разной будет и обвязка, так, например, напольные котлы не рекомендуется устанавливать на уровне самых верхних элементов системы отопления, они для этого слабо приспособлены и будут работать неэффективно, вплоть до того, что могут совсем перестать работать.

В распространенном случае, когда напольные котлы не имеют возможности выводить скопившийся вверху воздух, в системе может возникнуть пробка, препятствующая естественной циркуляции теплоносителя. Котлы, не имеющие собственной встроенной системы отвода воздуха, должны дополнительно оборудоваться вертикально расположенными трубами воздухоотвода.

Патрубки в нижней части нагревательного агрегата свидетельствуют о том, что в нем есть встроенные воздухоотводчики отопления. Часто такая система имеется в настенных котлах, это следует иметь в виду и не создавать дополнительные элементы в обвязке, которые могут оказаться лишними.

В продаже есть котлы, в комплектацию которых не входят насос, расширительный бак и некоторая автоматика для работы. Такой состав рассчитан на использование котлов в системах с естественной циркуляцией.

Все эти комплектующие могут приобретаться отдельно.

Схема отопления

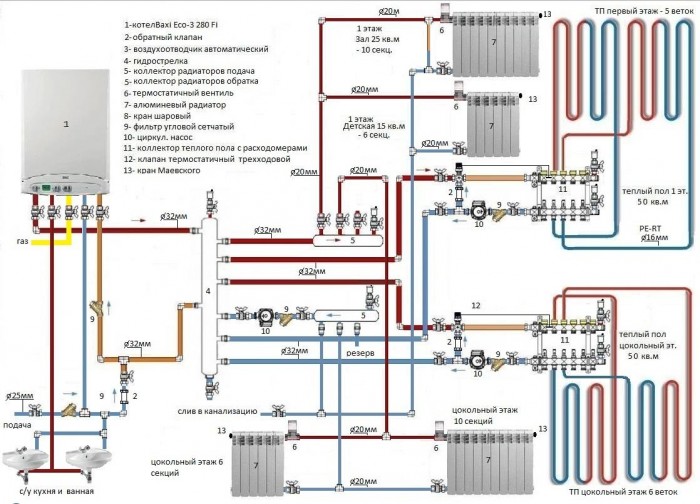

Схема системы отопления

Циркуляционный насос эффективнее ставить в систему отопления перед котлом, в то время как группу безопасности можно ставить в любом месте, где между ней и котлом не было бы запорных механизмов.

Для систем с естественной циркуляцией нужно меньше полипропиленовых труб, поскольку вышеперечисленных элементов в ней не требуются — они предназначены для систем с принудительного типа циркуляцией.

Следующий шаг —  опрессовка отопления, необходимая для проверки качественности сборки системы.

Пример того, как осуществляется обвязка радиаторов полипропиленовыми трубами и проверка ее качественности, можно увидеть в следующем видеосюжете.
