Самостоятельная установка водяного отопления

Жители, проживающие в многоквартирных домах, практически не задумываются об установке системы отопления при наличии четко контролируемой централизованной. Ведь в этом нет никакой необходимости, об этом за них уже подумали специалисты. А вот те, кто проживает в частном доме обязаны самостоятельно решить такой вопрос, как сделать водяное отопление своими руками правильно.

Безусловно, частный дом нуждается в обогреве, особенно в холодный период, когда идет резкое понижение температуры и стены сильно промерзают. Обогрев дома печью или дровами, как было раньше, на сегодняшний день не эффективно. Поэтому была разработана специальная система водяного отопления частного дома своими руками, которую несложно выполнить самостоятельно.

В стандартном варианте водяная система отопления состоит из нагревательного котла, который соединяется с радиаторными магистралями. Вода проходит по магистралям в отопительные радиаторы, отдавая тепло в отапливаемые помещения, после чего возвращается назад в котел отопления. Организация водяного отопления своими руками – нелегкий процесс, но умелым мастерам он под силу. Сначала выполняется расчет отопления. Необходимо все внимательно просчитать, прежде чем устраивать систему.

Самостоятельная установка водяного отопления

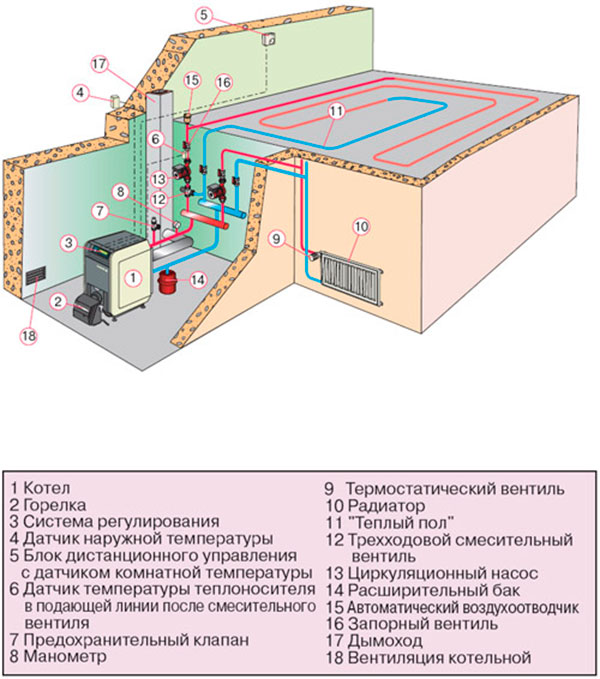

Схема водяного отопления

Важно, что объем тепловых потоков напрямую зависит от теплопотерь стен, потолка и полов, а также дверей и окон. При расчете берутся во внимание специальные нормы, которые учтены для каждого отдельного климатического пояса. Как правило, большая часть тепла уходит сквозь наружные стены. Теплопотери помещения еще больше возрастают в условиях перепада между внутренними и внешними температурами. Так, нормированная температура около +20 внутри помещений плюсуется с наибольшей отрицательной температурой зимы конкретной местности.

Проведение расчетов

Для примера приведены следующие расчеты. При температуре -30 потери тепла стен в прямой зависимости от материалов такие:

  • Внутри со штукатуркой – 90 Вт/кв.м., из кирпича (2.5 кирпича).
  • Керамзит внутри – 72 Вт/кв.м., каркасные (200 мм).
  • Деревянное перекрытие чердака – 36 Вт/кв.м.
  • Внутри со штукатуркой – 107 Вт/кв.м., из пенобетона (200 мм).

Теплопотери конструкций ограждения при отрицательных температурах:

  • Окна с двойной рамой из дерева – 137 Вт/кв.м.
  • Со штукатуркой внутри, из кирпича (2 кирпича) – 107 Вт/кв.м.
  • Дверныепроемы двойные деревянные (отсутствует утепление) – 235 Вт/кв.м.
  • Внутри с обшивкой– 88 Вт/кв.м., сделаны из бруса (180 мм).
  • Внутри с обшивкой– 71 Вт/кв.м., рубленные (250 мм).
  • Деревянные перекрытие подвала – 27 Вт/кв.м.
  • С внутренней обшивкой – 100 Вт/кв.м., изготовленные из бруса (100 мм).

Для верного подсчета теплопотери, нужно определить точную площадь полов, наружных стен, потолка, окон и дверей, суммируются результаты, полученные в процессе умножения площади на коэффициент теплопотери. Перед началом устройства системы водяного отопления своими руками готовые схемы нужно очень тщательно изучить.

Стоит помнить, что неотъемлемыми компонентами системы являются: котел, который производит нагрев воды, радиаторы (выполняется из чугуна, алюминия или стали), трубы отопления, подводящие к радиаторам горячую воду, расширительный бак (объемом в среднем около 25–30 л).

Выбор системы

Система водяного отопления может быть:

Двуконтурным либо одноконтурным, это зависит от связки стояков подачи и радиаторов. Обратно в стояки подачи идет из радиаторов вода. Подразумевается отсутствие обратных стояков. Циркуляция воды происходит из-за разности температур. При этом пользуются несколькими вариантами организации.

Двухтрубное отопление — подача воды регулируется в верхние радиаторы, отсылая ее большую часть к нижним этажам. Однотрубная система — горячая вода последовательно идет сквозь радиаторы каждого последующего этажа начиная с верхнего. Последний способ считается неэффективным, так как невозможно перед радиаторами установить краны, перекрытие которого влечет прекращение циркуляции воды в общей системе.

С горизонтальным или вертикальным размещением стояков. С нижней или верхней разводкой (это напрямую зависит от расположения трубопровода, подающего воду). Может иметь магистральное или попутное движение.

Относительно расположения стояков, наиболее экономным все же является горизонтальное. При таком положении радиаторы на одном этаже подключаются к единому стояку, расположенному горизонтально, его проще установить, а расход труб — намного меньше. Минус заключается в появлении воздушной пробки при эксплуатации. Оттого как подается вода в радиаторы зависит разводка системы. При верхней разводке нагретая вода из котла направляется по вертикальному стояку к помещению чердака, а после  по стоякам. И сразу же идет по стоякам, при нижней.

Выбор системы

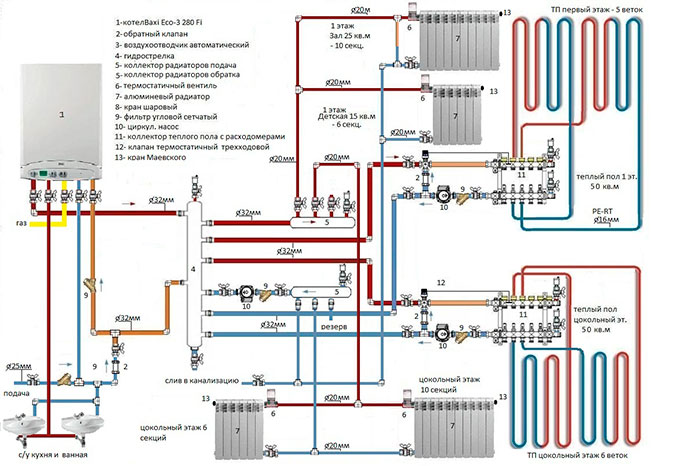

Двухтрубная система с теплыми полами

Этапы монтажа

Планирование системы должно проводиться профессионалом. Как правило, начинают с того, что выбирают место, где разместить котел. Он ставится еще до разводки труб. Квалифицированные мастера неоднократно за свою практику сталкиваются с подобными задачами, так что доверьте ему эту нелегкую работу. Когда место для размещения котла выбрано, делается специально под него бетонную опору, высотой примерно – 45–50 мм. После того, как установили котел, его нужно привязать к дымоходу, и глиной замазать все щели в местах соединений. Как только котел установлен, сборка водяного отопления своими руками можно продолжать.

Следующий этап — вычерчивание схемы разводки труб. При этом нужно внимательно продумать местоположение стояков, радиаторов и труб. Опять же, лучше подключить специалиста. Он укажет, что лучше всего радиаторы размещать под окнами, чтобы внутренняя поверхность окон обогревалась исходящим от них теплым воздухом.

В зависимости от своих финансовых возможностей и контура протяжения отопления в целом необходимо выбрать материал для изготовления труб и их сечения.

Стоит помнить, чем больше сечение труб магистралей, тем легче будет пройти там воде.

До начала установки трубных магистралей выбирается самая высокая точка общей отопительной системы и там устанавливается расширительный бак, причем он может быть, как закрытым, так и открытым.

Этапы монтажа

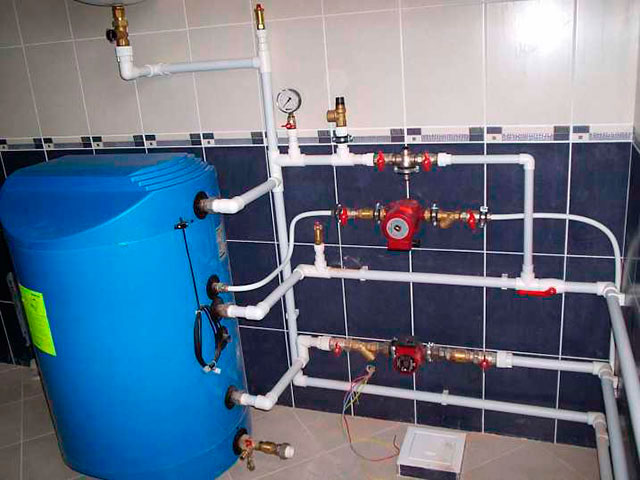

Водяной котел с магистралями

Затем следует этап мер по устройству водяного отопления жилья своими руками – это установка трубопровода и радиаторов. Здесь не должно возникнуть каких-либо трудностей, процесс несложный — выводится труба до радиатора, его устанавливают, соединяют все выводы и вводы, проводят трубу к следующему радиатору и т. д. А чтобы избавиться от воздушных пробок, которые, возможно, будут возникать в процессе эксплуатации, достаточно установить краны на каждый радиатор.

Этапы монтажа

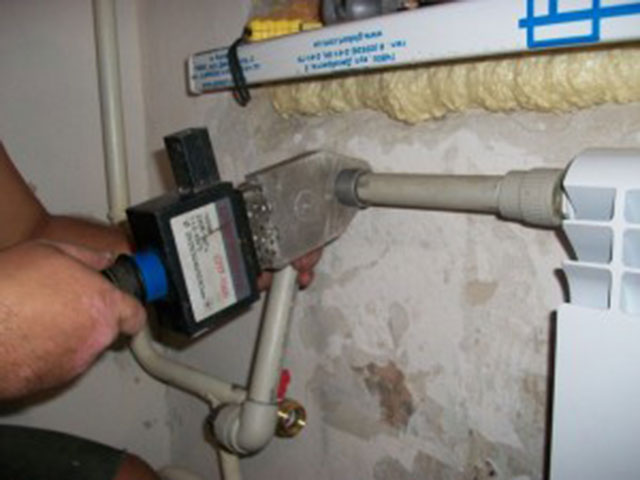

Запаивание труб

И, наконец, необходимо замкнуть контур отопления там, где он и берет свое начало — там же в котле. На вводе в котел обязательно закрепляется фильтр отопления и насос при необходимости для искусственной циркуляции. А вот в самой нижележащей точке системы обязательно необходимо поставить узел слива воды, что очень удобно при ремонтных работах, когда необходимо слить полностью воду, находящуюся в котле.

Не стоит проверять установку в одиночку, тем более, если раньше вы не сталкивались с подобной конструкцией. Желательно первую проверку отопительного котла производить только в присутствии специалиста.

Видео: водяное отопление своими руками
