Устройство газовых котлов отопления

Особенностью газового отопления является его доступность и эффективность в использовании. В системе отопления помещения котел служит нагревателем теплоносителя отопления, который разносится по трубам, принося тепло в помещение. Газ относится к доступным и дешевым видам топлива, поэтому газовые котлы отопления в наше время широко применяются для отопления зданий.

Подключиться к центральному газопроводу не проблема ни для дачных кооперативов, ни для маленьких сел. Некоторые используют газовые баллоны, но это совершенно не выгодно.

Устройство газовых котлов отопления

Газовые котлы отопления для частного дома

Виды котлов и их устройство

В газовом котле имеется три основных составляющих: арматура, с ее помощью происходит подача топлива; газовая горелка; теплообменник. Медь – самый распространенный материал, из которого делают теплообменники, также используют чугун и сталь.

Виды котлов и их устройство

Схема устройства газового котла

Настенный

Настенный газовый котел включает в себя дополнительные элементы — циркуляционный насос, предохранительный клапан, расширительный бак и электронную систему управления. Также устройство газовых котлов обладает системой контроля и диагностики, что делает его похожим на мини-котельную. Произведя расчет мощности, перед тем как установить газовый котел отопления, такие элементы позволяют увеличить эффективность отопительного процесса.

Особенностью газового котла отопления при запуске, является проверка оборудованием температуры помещения, определять необходимое количество тепловой энергии в системе в данный момент. Затем начинается подача топлива и зажигается горелка, от которой загорается топливо. Теплообменник нагревает теплоноситель (воду) до определенного уровня. При помощи циркуляционного насоса, вода прогоняется по трубам отопления, где и происходит отдача тепла в помещение.

Настенный

Настенный газовый котел

Двухконтурный (напольный)

Для того, чтобы обеспечить дом не только отоплением, но и горячей водой необходимо приобрести газовые двухконтурные котлы. Второй контур в таких котлах осуществляет подачу нагретой воды для хозяйственных нужд. Единственный минус в такой системе – контуры котла не могут одновременно осуществлять отопление дома и обеспечивать подачу горячей воды. Если необходимо нагреть помещение, то в данный момент нагрев и подача воды не будет осуществляться.

Двухконтурный (напольный)

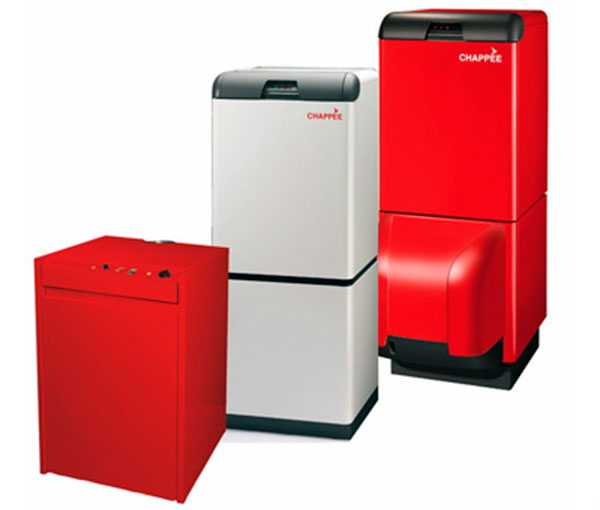

Двухконтурный напольный газовый котел

Отвод дыма

Система отопления дома, использующая такой вид топлива как газ, требует постоянного отвода дыма. Отвод продуктов сгорания зависит от типа камеры сгорания, установленный в данном виде котла. Открытая камера сгорания берет воздух для поддержания горения из помещения, а дым выходит из вмонтированной дымовой трубки. В помещение должна присутствовать хорошая вентиляция. Это необходимо для выхода продуктов сгорания.

При закрытой камере сгорания котел берет воздух с внешней среды. В нем установлен вентилятор, принудительно выводящий дым в трубку, которая выходит наружу через стену здания. Такие виды котлов не требуют строительства дымохода и установки в отдельной комнате.

Горелки в газовых котлах

Горелка помогает осуществить работу газового котла отопления. Атмосферная горелка получает необходимый для горения газа воздух при помощи естественной тяги в дымовой трубке. Для работы вентиляционной горелка подача воздуха происходит с помощью вентилятора, что дает возможность регулировать поступления необходимого количества воздуха. Для конденсационных газовых котлов используют горелки смешанного вида.

Существуют такие модели котлов, которые имеют модулирующую горелку. Такая горелка автоматически следит за изменением температуры воды в системе, увеличивает или уменьшает мощность пламени. Такой контроль может осуществляться как в ручном режиме, так и автоматически. В автоматическом режиме газовый котел осуществляет процесс горения на определенном уровне.

Горелки в газовых котлах

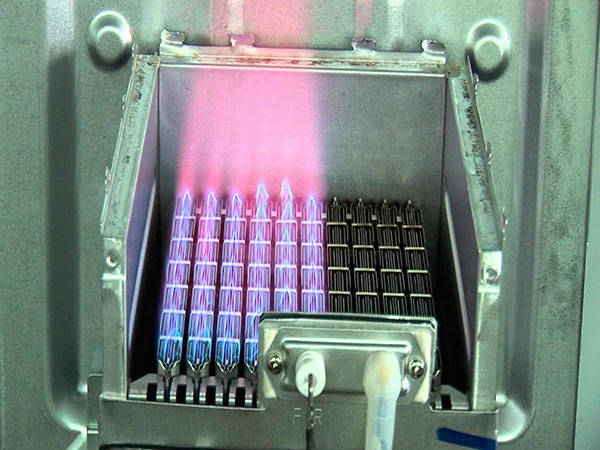

Газовая горелка

Модулирующие горелки имеют несколько разновидностей:

  1. Гидравлическая подразумевает, связь, между количеством расхода газа, которая поддерживает необходимую температуру теплоносителя.
  2. Электронная – осуществляет связь через датчики воды, увеличивая или уменьшая расход газа при изменении потока воды.
  3. При ионизационном контроле горения возникает регистрация тока в цепи. На блок управление поступает информация, в случае успешного замыкания электрической цепи потоком ионов в пламени, что горелка горит.

Регулирование мощности, в зависимости от требуемого тепла позволяет снизить расход топлива, что ведет к экономии денежных средств. Экономия расхода топлива напрямую зависит от диапазона мощности горелки. Такая горелка предусмотрена и в одноконтурных котлах, и в двухконтурных.

Система защиты

В газовых котлах нового типа предусмотрена эффективная защита. Расширительный бак – важный элемент защиты. При увеличении объема при нагревании, вода поступает из отопительной системы в расширительный бак, что исключает разрывы труб.

Автоматическое закрытие предохранительного клапана осуществляется в случае отсутствия подачи топлива, но такой клапан не откроется сам при восстановлении подачи топлива. Только в ручном режиме происходит повторный запуск системы. При отключении электроэнергии система включается самостоятельно. Для этого предусмотрен источник бесперебойного питания. Существенной защитной функцией является избежание системы от промерзания. Специальные датчики следят за показателями температуры теплоносителя. Система запустит котел, в случае опускания уровня температуры до минимальных показателей.

Циркуляционный насос, для поддержания качественного отопительного процесса, в определенное время прогоняет теплоноситель по трубам. В таком налаженной системе все элементы отопительного оборудования работают без сбоя.

На экране блока управления мгновенно выводится информации по возникшим проблемам и неисправностям в работе системы. Позвонив в сервисный центр, вам необходимо назвать код ошибки, который показан на экране и специалист быстрее разберется в причинах поломки, соответственно восстановит работу системы отопления в кратчайшие сроки.

Автоматическое управление позволит регулировать подачу тепла, специальный регулятор может поддерживать или изменять необходимую температуру теплоносителя в определенное время. Система управления, способная автоматически реагировать на изменение погодных условий, является самой экономной системой отопления вашего дома.

Дополнительные элементы, установленные в газовом оборудовании, позволяют, существенно экономить, снизив расход топлива и электроэнергии, да и КПД такого оборудования имеет хорошие показатели.

Газ, используемый в котлах отопления, относится к взрывоопасным и пожароопасным видам топлива. Соответственно установка такого оборудования требует выполнение всех правил и нормативов. На стадии проектировки дома необходимо учитывать выполнение всех этих норм. Прежде чем начать установку газового котла, следует проверить отсутствие утечек газа. Использование котла станет небезопасным, если такую проверку не сделать.

Монтаж газового оборудование, должен осуществлять исключительно профессионал, так как неправильно установленное газовое оборудование несет огромную угрозу жизни и здоровью людей.

При установке необходимо учесть все особенности газового котла отопления. Все выполненные требования и правила установки газового оборудования обеспечит их эффективную и долговечную работу, и повысит пожаробезопасность. Помните безопасность, прежде всего.
