Насос для котла отопления: с мокрым и сухим ротором

Содержание:

Устройство ротора
Насос с мокрым ротором
Насос с сухим ротором
Роль циркулярного насоса

Сердцем любой отопительной системы является насос, именно он непрерывно перегоняет тепло по трубам отопления, а значит, качество обогрева любого помещения зависит от равномерной циркуляции воды с заданной скоростью. При покупке не нужно спешить с выбором насоса для котла отопления. В некоторых ситуациях может понадобиться вспомогательный насос.

Устройство ротора

Насос выполняет свою функцию в замкнутой системе отопления. Ротор – это очень важная, основная деталь такого насоса, от которой зависит правильность работы насоса. Он находится в подвижном состоянии внутри статора, который стоит неподвижно и закрепляется на основании. В некоторых моделях он изготовлен из керамического вещества, что предотвращает возникновение на роторе известкового налета. На краях ротора имеется присутствие лопастей, которые вращаются и перемещают жидкость в отоплении по трубам. В основном, в новых модификациях имеется единственный ротор, но попадаются и детали с несколькими.

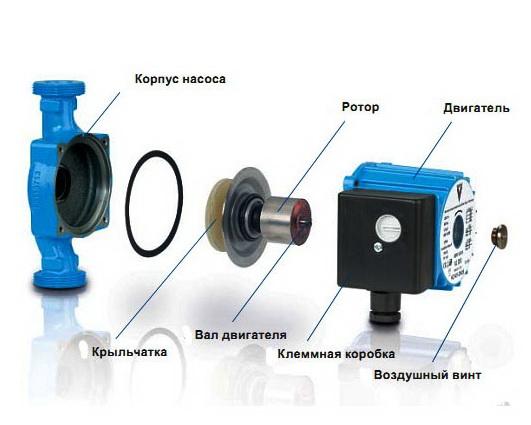

Устройство насоса

Насос для котла отопления будет лучше работать, если в системе отсутствует воздух, это не зависит от количества роторов.

Различают несколько модификаций насосов – с сухим ротором и мокрым.

Насос с мокрым ротором

Данный вид насоса применяют в системе отопления с подачей меньше 100 м³\ч и напором до 15 м. вод. ст. Если параметры даны значительно выше, то дополнительно используют насос с воздушным охлаждением электрического двигателя. Ротор в данном насосе помещен в воду. Вода системы выполняет охладительную функцию и смазку для некоторых греющихся деталей насоса.

Преимущества

Достоинством такого вида можно назвать отсутствие звука и вибрации, благодаря жидкости они поглощаются. Такой тип ротора можно назвать бесшумным.
Существуют также очень мощные насосы, которые применяются в отоплении производственных помещений.
Работу насоса можно проверить либо оптически (откручиванием задней пробки), либо при помощи надлежащего устройства. Насосы данного вида не используются для перегона по трубам холодной жидкости, потому что, при охлаждении ротора холодоноситель будет нагреваться.

Насос с мокрым ротором

Недостатки

Недостатками такого насоса являются такие:

коэффициент полезного действия не более 55%;
наличие в отопительной системе однородной жидкости, напоминающей по консистенции и плотности воду;
только горизонтальное расположение оси электрического двигателя;
по техническому паспорту, в использовании насоса не допустим напор более 15-20 м.вод.ст.
высокая цена в сравнении с насосом с сухим ротором.

Насос с сухим ротором

Детали насоса имеют изоляцию и благодаря этому могут работать с большим объемом жидкости-теплоносителя отопления. Такое устройство зачастую имеет высокую мощность.

Преимущества

Отличительной особенностью этого насоса от вышеприведенного является то, что в сухом роторе можно заменить мотор с высшей мощностью.
Охлаждение электрического двигателя насоса с сухим ротором происходит благодаря крыльчатке, находящейся на торце вала.
Эти насосы не привередливы к качеству жидкости и предполагают в использовании температуру в отоплении свыше 100⁰.
По соединениям моторов различают муфтовые и фланцевые центробежные насосы.

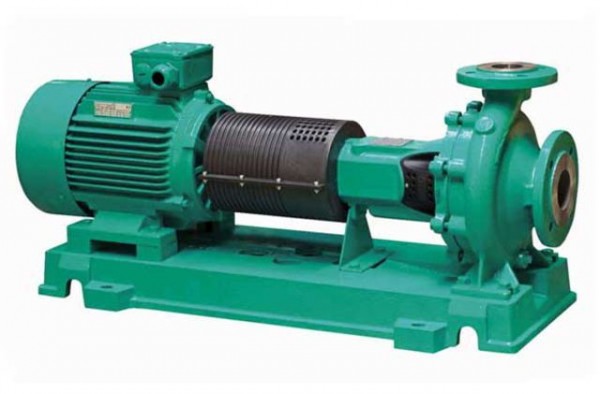

Насос с сухим ротором

Муфтовый насос самый распространенный в эксплуатации. Параметры мощности такого насоса небольшие и он может ставиться на трубу диаметром до 32 мм.

Недостатки

Недостатками данного вида насоса можно назвать:

из-за высокой мощности работает с шумом и вибрацией;
не обойтись без использования опорной рамы;
высокое качество технического обслуживания и ремонт.

Роль циркулярного насоса

Еще вроде бы недавно использовалась модель отопления с естественным циркуляции воды. С помощью законов физики: небольшому наклону труб отопления и плотности горячей и охлажденной жидкости, вода двигалась в замкнутой системе. Любые появившиеся ошибки во время сборки механизма, приводят к тому, что площадь будет отапливаться хуже и температура обогрева будет меньше. Избежать в системе этого можно, внедрив насос для котла отопления.

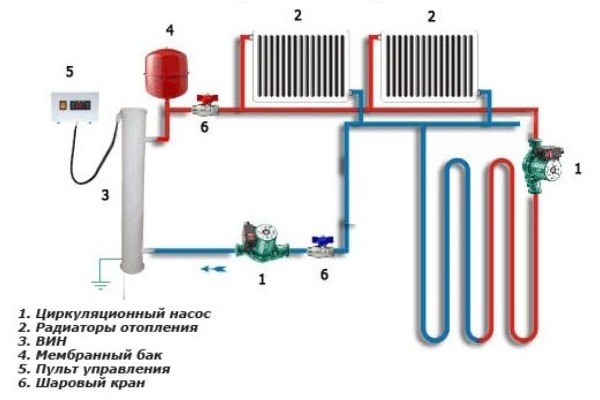

Насос в системе отопления

Благодаря электрическому насосу:

не нужно проводить трубы под углом, которого не избежать при естественной циркуляции воды;
сечения труб допустимы диаметром значительно меньше;
в системах отоплений не возникают препятствия, мешающие циркуляции жидкости;
равномерно обеспечивается обогрев площади, т.к. скорость по всей системе контролируется;
отсутствует разница температуры в приеме и подаче воды, в результате можно сэкономить на топливе и за счет этого увеличить срок эксплуатации прибора;
не допускается перегрев деталей котла за счет постоянной определенной мощности.

Самая экономичная система отопления та, в которой присутствует циркуляционный смесительный насос отопления. В этой системе можно использовать регулятор температур, которые позволяют контролировать управление отоплением. Если котел какое-то время не будет работать, то циркуляционный подкачивающий насос поможет сохранить стабильность температуры за счет активной циркуляции воды. Системе отопления с насосом потребуется меньше количества жидкости, по сравнению с естественным типом циркуляции.

Некоторые новые модели приборов в неотопительный период включаются самостоятельно, чтобы прогнать жидкость по трубам. Это помогает сбережению нормальной функциональности системы.

Иногда для систем отоплений используются другие насосы, например, для заполнения системы, воздушно-тепловой насос.
